樹莓派3.2寸顯示屏320*240分辯率390亮度SPI接口電阻觸摸屏
產品介紹
320×240 分辨率
電阻式觸摸控制
大小與樹莓派相同，完美兼容并可直接插入任何版本樹莓派(Raspberry Pi A, A+, B, B+, 2B, 3B, 3B+)
提供Raspbian/Ubuntu/Kali系統下的驅動
本產品通過CE、RoHS認證
主要參數
| SKU | |
| 類型 | TFT |
| 接口 | SPI |
| 驅動芯片 | ILI9341 |
| 觸摸面板類型 | 電阻型 |
| 觸摸面板控制芯片 | XPT2046 |
| 色階指數 | 65536 |
| 背光 | LED |
| 分辨率 | 320*240 (Pixel) |
| 背光亮度 | 390Cd/m2 |
| 尺寸比例 | 8:5 |
| 有效顯示尺寸(AA區) | 48.6x64.8(mm) |
| 模塊PCB底板尺寸 | 56.54x84.91(mm) |
| 功耗 | 0.15A*5V |
| 重量(含包裝) | 54 (g) |
硬件說明

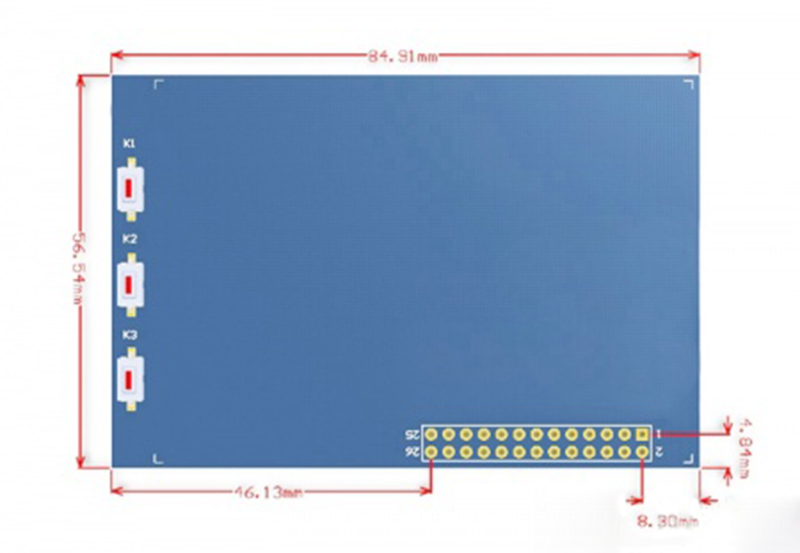

產品尺寸
接口定義
| 引腳號 | 標識 | 描述 |
|---|---|---|
| 1, 17 | 3.3V | 電源正(3.3V電源輸入) |
| 2, 4 | 5V | 電源正(5V電源輸入) |
| 3, 5, 7, 8, 10, 22 | NC | NC |
| 6, 9, 14, 20, 25 | GND | 電源地 |
| 11 | TP_IRQ | 觸摸面板中斷，檢測到觸摸面板有按下則為低電平 |
| 12 | K1 | 按鍵K1 |
| 13 | LCD_RST | 復位信號，低電平復位 |
| 15 | LCD_RS | 指令/數據 寄存器選擇，低電平為指令，高電平為數據 |
| 16 | K2 | 按鍵K2 |
| 18 | K3 | 按鍵K3 |
| 19 | LCD_SI / TP_SI | LCD顯示/ 觸摸面板的SPI數據輸入 |
| 21 | TP_SO | 觸摸面板的SPI數據輸出 |
| 23 | LCD_SCK / TP_SCK | LCD顯示/ 觸摸面板的SPI時鐘信號 |
| 24 | LCD_CS | LCD片選信號，低電平選擇LCD |
| 26 | TP_CS | 觸摸面板片選信號，低電平選擇觸摸面板 |
| 生產廠家 | 潤中 |
| 產品型號 | MTR03202S-GPIO |
| 分辨率 | 320*240 |
| 視頻輸入接口 | SPI |
| 顯示與背景色 | 黑色 |
| 屏幕尺寸 | 3.2寸 |
| 外形尺寸 | 56.54x84.91mm |
| 視域 | 48.6x64.8mm |
| 背光亮度 | 390cd/m² |
| 可選配觸摸屏 | 電阻觸摸屏 |
| 工作溫度 | -20℃~70℃ |
| 儲藏溫度 | -30℃~80℃ |
-
